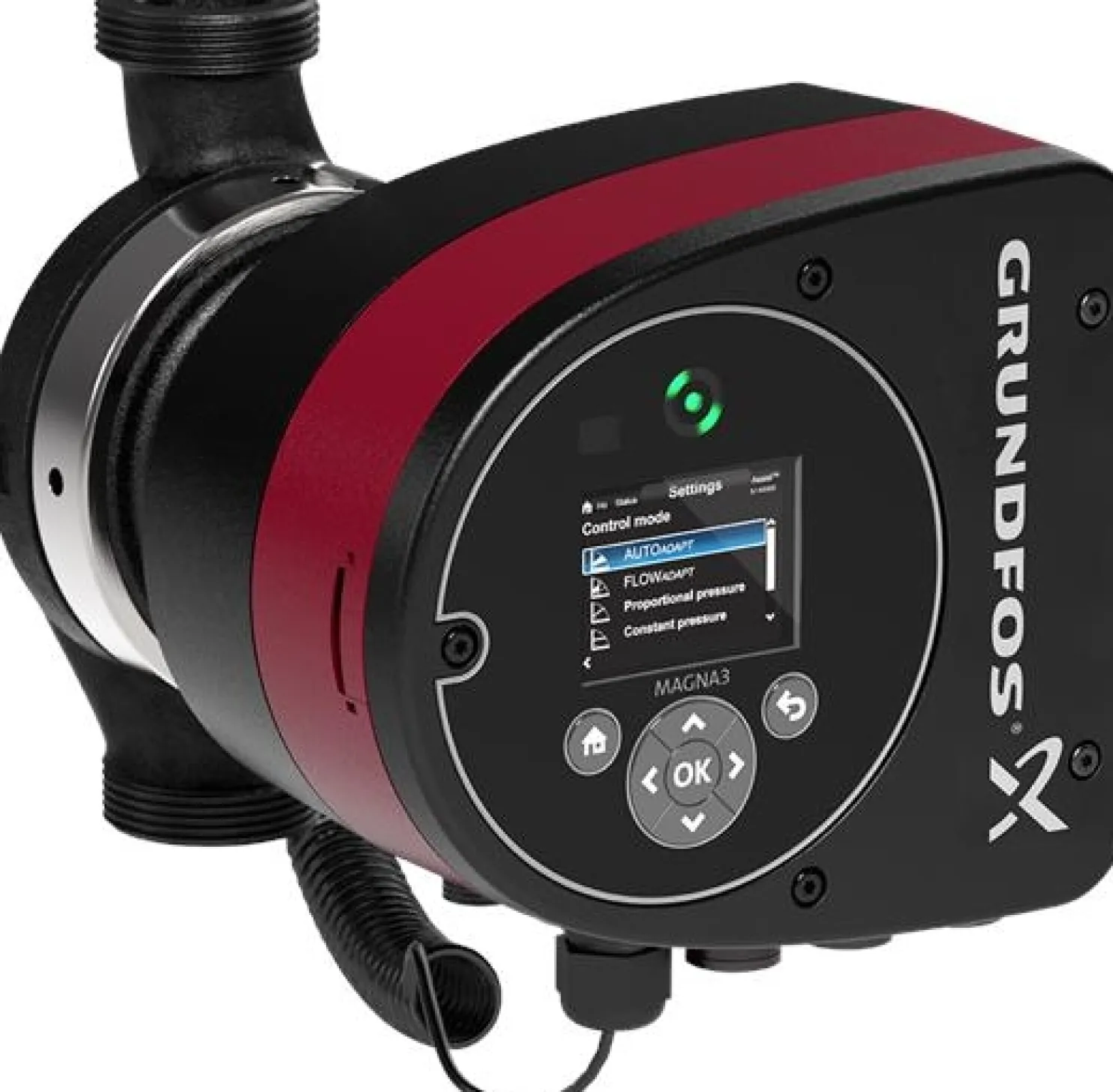

Kiertovesipumppu Grundfos MAGNA3 25-60

Tuotetiedot:

• Tuotemerkki: Grundfos
• Tuotenumero: LVI-4615541
• Teho: 91 W
• Jännite: 230V
• Kotelointiluokka: IPX4D Info

• Grundfos-tuotenumero: 97924245
• LVI-numero: 4615541

Pumpun ominaisuuksia:

• Ohjain integroitu ohjauskoteloon
• Ohjauspaneeli TFT-näytöllä ohjauskotelossa
• Ohjauskotelossa valmius CIM-lisämoduuleja varten
• Sisäinen paine-ero- ja lämpötila-anturi
• Valurautainen pumppupesä (mallista riippuen)
• Roottoriholkki hiilikuituvahvisteista komposiittia
• Laakerilevy ja roottorin kotelo ruostumatonta terästä
• Staattorikotelo alumiiniseosta
• ilmajäähdytteinen tehoelektroniikka

Tärkeimmät toiminnot:

• AUTOADAPT.
• FLOWADAPT ja FLOWLIMIT (enemmän kuin pumpun toiminto, koska se poistaa pumpun kuristusventtiilien tarpeen).
• Suhteellinen painesäätö.
• Vakiopainesäätö.
• Vakiolämpötilasäätö.
• Vakiokäyräkäyttö.
• Maks. tai min. käyrä.
• Automaattinen yöpudotus.
• Ulkoista moottorinsuojaa ei tarvita.
• Lämmitysjärjestelmien vakiopumppujen mukana toimitetaan eristevaipat lämmitysjärjestelmät.
• Laaja lämpötila-alue, missä nesteen ja ympäristön lämpötila eivät ole riippuvaisia toisistaan.

Tiedonsiirto MAGNA3 mahdollistaa kommunikoinnin seuraavien kautta:

• Langaton Grundfos GO -kaukosäädin
• Kenttäväylätiedonsiirto CIM-moduulien kautta
• Digitaaliset tulot
• Relelähdöt
• Analoginen tulo (enemmän kuin pumpun toiminto, lämpöenergiamittari)

Muut tiedot:

• MAGNA3 on yksivaiheinen pumppu
• Moottori ja elektroninen säädin MAGNA3:ssa käytetään 4-napaista kestomagneettimoottoria (PM-moottori). Tämän moottorityypin ominaisuuksiin kuuluu parempi hyötysuhde kuin oikosulkumoottorilla.
• Pumpun kierroslukua säädetään integroidulla taajuusmuuttajalla. Paine-eroanturi ja lämpötila-anturi sisältyvät pumppuun.

Neste:

• Pumpattava neste: Vesi
• Nesteen lämpötila-alue: -10 .. 110 °C
• Nesteen lämpötila käytön aikana: 60 °C
• Tiheys: 983.2 kg/m³

Tekniset tiedot:

• TF luokka: 110
• Hyväksynnät nimikilvessä: CE,VDE,EAC

Materiaalit:

Pumpun pesä: Valurauta, EN-GJL-200, ASTM A48-200B

Juoksupyörä: PES 30%GF

Asennus:

• Ympäristön lämpötila-alue: 0 .. 40 °C
• Suurin sall. toimintapaine: 10 bar
• Putkiliitäntä: G 1 1/2″
• Painejakso: PN10
• Asennusmitta: 180 mm

Sähkötiedot:

• Ottoteho – P1: 9 .. 91 W
• Syöttötaajuus: 50 Hz
• Nimellisjännite: 1 x 230 V
• Suurin virrankulutus: 0.09 .. 0.75 A
• Suojausluokka (IEC 34-5): X4D
• Eristysluokka (IEC 85): F

Muut tiedot:

• Label: Grundfos Blueflux
• Energy (EEI): 0.19
• Nettopaino: 4.81 kg
• Bruttopaino: 5.27 kg
• Lähetystilavuus: 14.6 m³

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 230,00
• Pakkauksen korkeus (mm): 270,00
• Pakkauksen syvyys (mm): 240,00
• Rahtipaino (kg): 5,00
